Hardwarové prvky sítí
Hardwarové prvky tvoří fyzickou infrastrukturu počítačové sítě. Dělí se na aktivní (zpracovávají data) a pasivní (tvoří propojení). Níže najdete přehled nejdůležitějších komponent.

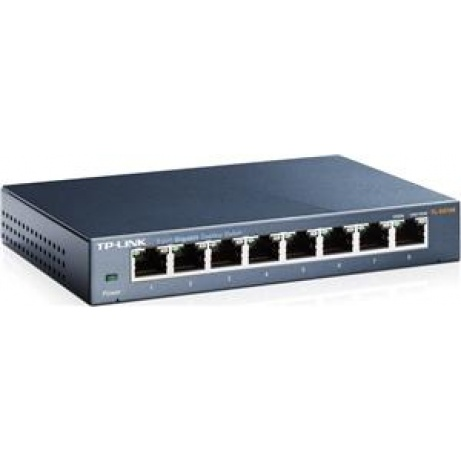

Switch (přepínač)
Switch je ústřední prvek většiny moderních sítí LAN. Pracuje na 2. vrstvě ISO/OSI (linková vrstva). Přeposílá datové rámce podle MAC adres – učí se, která zařízení jsou na kterém portu, a posílá data pouze cílovému zařízení. Tím výrazně snižuje kolize oproti hubům. Dělení: managed (spravovatelné – VLAN, QoS, SNMP) a unmanaged (jednoduché, bez správy).

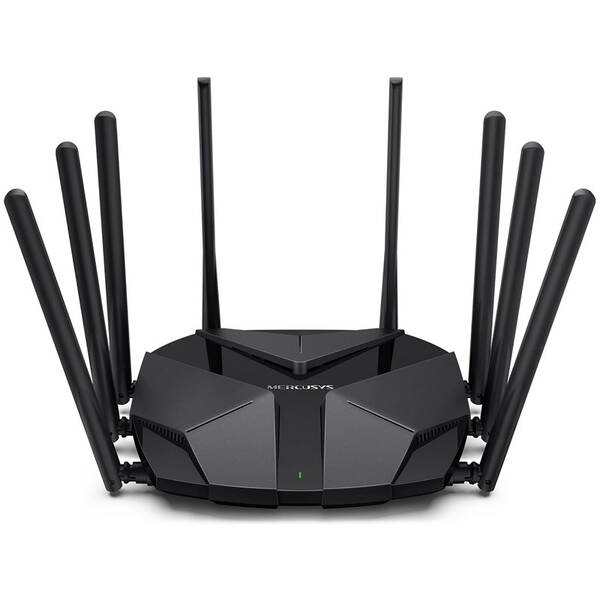

Router (směrovač)
Router propojuje různé sítě (např. LAN s internetem). Pracuje na 3. vrstvě ISO/OSI (síťová vrstva). Přeposílá pakety podle IP adres a rozhoduje o nejlepší cestě pomocí směrovacích protokolů (RIP, OSPF, BGP). Domácí routery obvykle kombinují funkci routeru, switch, access pointu, firewallu a DHCP serveru v jednom zařízení.

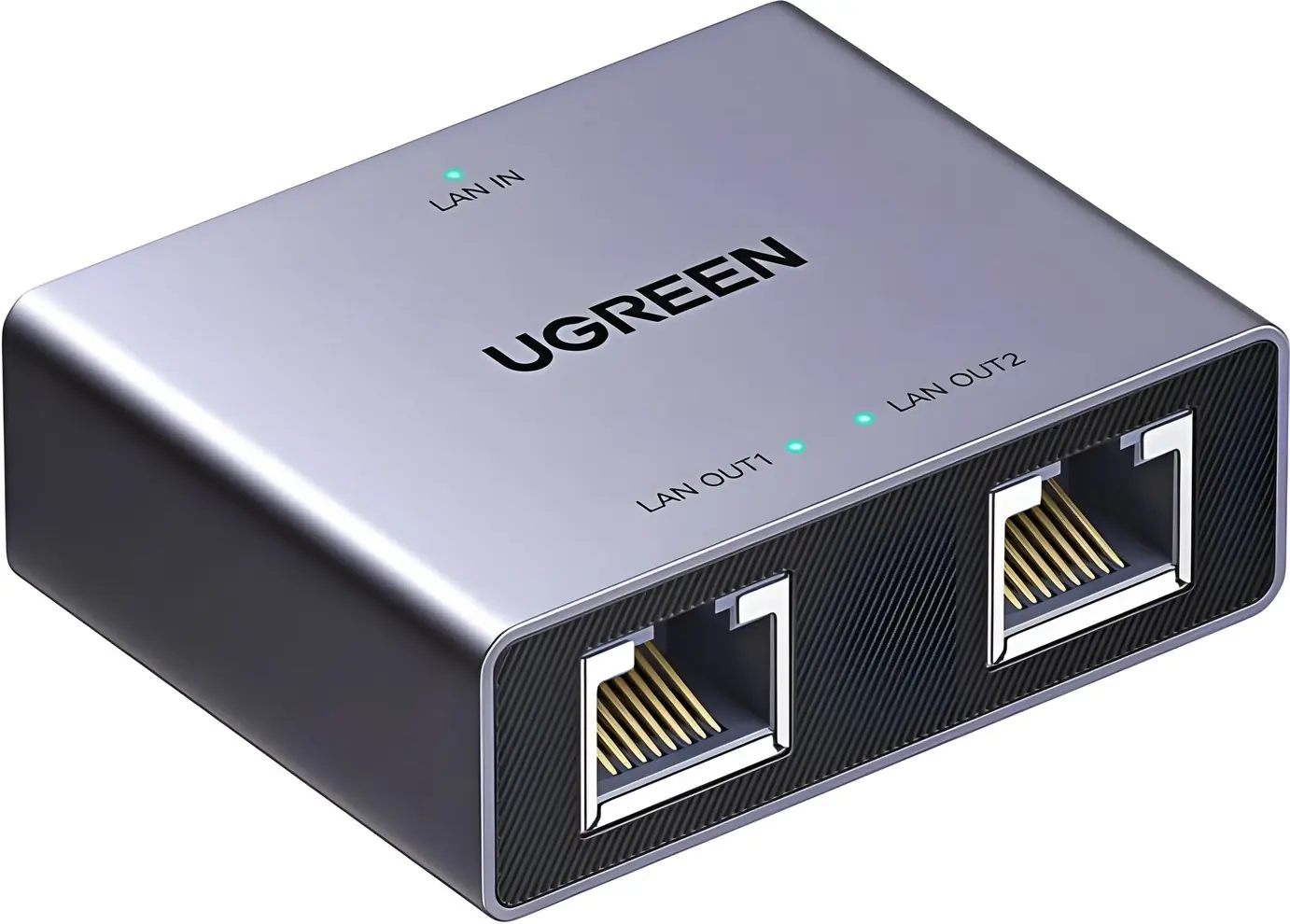

Hub (rozbočovač)
Nejjednodušší aktivní prvek – data přijatá na jednom portu pošle na všechny ostatní porty. Pracuje na 1. vrstvě ISO/OSI (fyzická vrstva). Nezná MAC adresy, neumí filtrovat provoz. Výhoda: nízká cena. Nevýhoda: všechna data jdou na všechna zařízení → vysoké riziko kolizí. Dnes je prakticky nahrazen switchem.

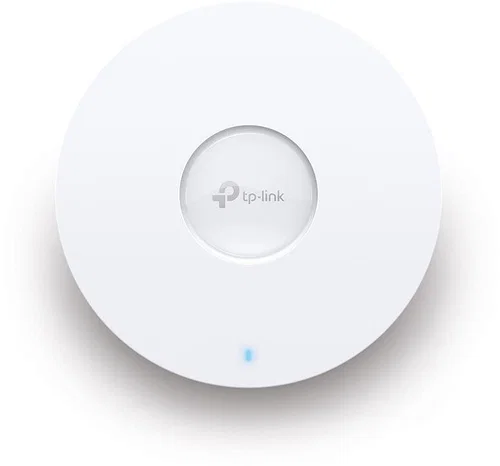

Access Point (přístupový bod)
Zařízení, které vytváří bezdrátovou síť WiFi. Připojuje se kabelem k síti LAN a vysílá bezdrátový signál, ke kterému se připojují mobilní zařízení. Podporuje standardy IEEE 802.11 (a/b/g/n/ac/ax – WiFi 6). Moderní access pointy umí pracovat v pásmech 2,4 GHz a 5/6 GHz, podporují MIMO a beamforming.

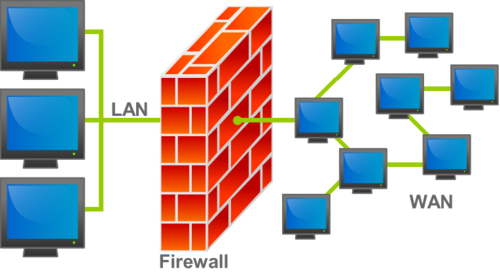

Firewall
Bezpečnostní zařízení, které chrání síť filtrováním provozu na základě pravidel. Může být hardwarový (samostatné zařízení) nebo softwarový (program na serveru/počítači). Rozlišujeme: paketový filtr (kontroluje hlavičky paketů), stavový firewall (sleduje celé spojení), proxy firewall (vystupuje jako prostředník), NGFW (kontroluje i aplikační data – IDS/IPS).
Modem a síťové karty
Modem – zařízení pro připojení k internetu přes poskytovatele (ADSL, VDSL, kabelový, optický – ONT). Převádí digitální signál na analogový a zpět.

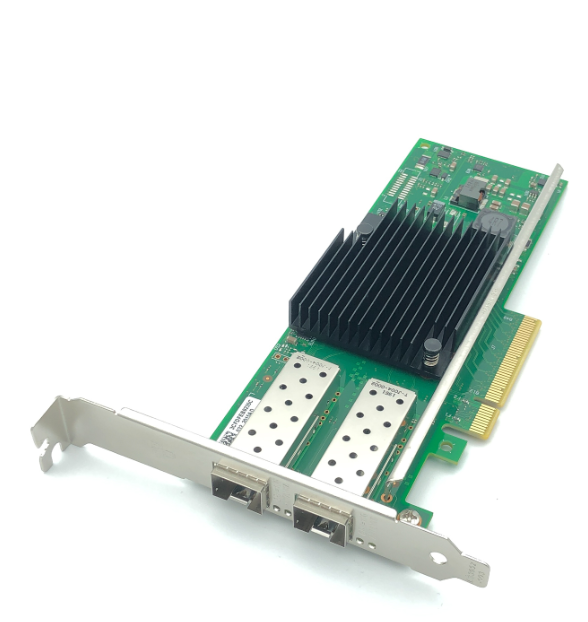

Síťová karta (NIC) – umožňuje zařízení připojit se k síti. Dnes běžně integrovaná na základní desce (1 Gbps), serverové karty podporují 10/25/40/100 Gbps. Každá má unikátní MAC adresu.
Pasivní prvky
Základ fyzické infrastruktury:
Kabely – kroucená dvojlinka (UTP Cat5e/Cat6/Cat6a), koaxiální kabel, optická vlákna (single-mode, multi-mode).
Konektory a zásuvky – RJ-45, keystone moduly, patch panely.
Rack (rozvaděč) – standardizovaná skříň pro uložení serverů, switchů, patch panelů (19").
Patch kabely – propojovací kabely mezi zásuvkou a zařízením.
Další specializované prvky
Load balancer – rozděluje zátěž mezi více serverů.
Proxy server – zprostředkovává přístup k internetu, může cachovat obsah.
IDS/IPS – detekce a prevence průniků.
VPN concentrator – zařízení pro terminaci VPN tunelů.
Media converter – převod mezi měděným a optickým kabelem.
PoE injektor – napájení zařízení po ethernetovém kabelu (např. IP kamery, access pointy).
Přehled hardwarových prvků
| Prvek | Funkce | Vrstva ISO/OSI |
|---|---|---|
| Hub | Rozbočovač – kopíruje data na všechny porty | 1. (fyzická) |
| Switch | Přepínač – přeposílá data podle MAC adres | 2. (linková) |
| Router | Směrovač – směruje podle IP adres | 3. (síťová) |
| Access Point | Vytváří WiFi síť | 1.–2. |
| Firewall | Filtruje provoz podle bezpečnostních pravidel | 3.–7. |
| Modem/ONT | Převod signálu pro připojení k ISP | 1. |
| NIC | Síťová karta – připojení zařízení k síti | 1.–2. |
Přehled hardwarových prvků počítačových sítí – aktivní a pasivní komponenty, jejich funkce a vlastnosti.
