Strukturovaná kabeláž
Strukturovaná kabeláž
Strukturovaná kabeláž je standardizovaný systém pro vedení kabeláže v budovách a areálech. Je navržena tak, aby podporovala všechny typy datové komunikace (data, hlas, video) nezávisle na konkrétním zařízení nebo technologii.
Normy a standardy
Strukturovaná kabeláž se řídí mezinárodními normami:
ISO/IEC 11801 – mezinárodní standard.
EN 50173 – evropská norma.
TIA/EIA-568 – americká norma (nejpoužívanější).
Tyto normy definují kategorie kabelů, zapojení konektorů, maximální délky, topologii a požadavky na měření. Dodržení norem zaručuje kompatibilitu a spolehlivost sítě.
Komponenty strukturované kabeláže
Základní prvky:

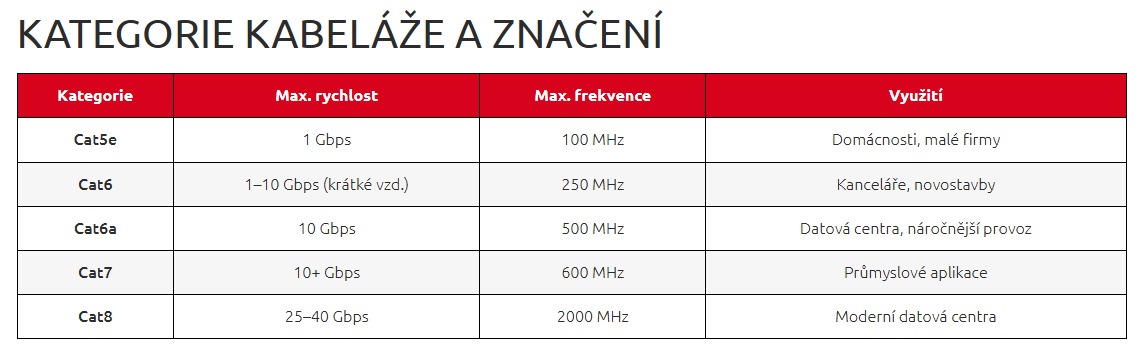

Kabely – kroucená dvojlinka (Cat5e/Cat6/Cat6a) nebo optická vlákna.
Konektory a zásuvky – RJ-45 keystone moduly, optické konektory (SC, LC).
Patch panely – ukončují kabely v rozvaděči a umožňují přepojování.
Patch kabely – propojují patch panel se switchem nebo zásuvku se zařízením.
Rozvaděče (racky) – 19" standardizované skříně pro umístění aktivních a pasivních prvků.
Topologie – hvězdicová
Strukturovaná kabeláž používá výhradně hvězdicovou topologii. Každá zásuvka je propojena samostatným kabelem do centrálního rozvaděče. Výhody: při poruše jednoho kabelu je ovlivněna pouze jedna zásuvka, snadná diagnostika a správa, flexibilita při změnách.
Subsystémy strukturované kabeláže
Podle TIA/EIA-568 se dělí na tři hlavní subsystémy:
Horizontální kabeláž – od rozvaděče k pracovním zásuvkám v patře. Max. délka 90 m (kabel) + 10 m patch kabely.
Vertikální (páteřní) kabeláž – propojuje rozvaděče mezi patry nebo budovami. Optická vlákna nebo Cat6a+.
Pracoviště – od zásuvky ke koncovému zařízení (patch kabel).
Rozvaděče a wiring closet
Centrální místnost nebo skříň, kde jsou umístěny:
Patch panely – ukončení horizontálních kabelů.
Switche – aktivní prvky propojující patch panely.
UPS – záložní zdroj napájení.
Kabelové organizéry – pro přehledné vedení kabelů.
Rozvaděče se umisťují zpravidla na každém patře budovy a propojují se páteřní kabeláží.
Měření a certifikace
Po instalaci kabeláže se provádí měření pomocí certifikačních přístrojů (např. Fluke Networks). Měří se:
Délka kabelu – max. 90 m horizontálně.
Útlum (attenuation) – ztráta signálu.
Přeslech (NEXT, PSNEXT) – rušení mezi páry.
Zpětný útlum (RL) – odraz signálu.
Zpoždění (delay, skew) – časové rozdíly mezi páry.
Výsledkem je certifikát, který potvrzuje, že kabeláž splňuje danou kategorii (např. Cat6).
Přehled subsystémů
| Subsystém | Popis | Max. délka |
|---|---|---|
| Horizontální kabeláž | Od rozvaděče k zásuvce na patře | 90 m + 10 m patch |
| Vertikální (páteřní) | Propojení rozvaděčů mezi patry/budovami | Dle specifikace |
| Pracoviště | Od zásuvky k zařízení | Do 10 m |
Shrnutí
Strukturovaná kabeláž je standardizovaný systém (TIA/EIA-568, ISO/IEC 11801) pro vedení kabeláže v budovách. Využívá hvězdicovou topologii a dělí se na horizontální kabeláž (od rozvaděče k zásuvce), vertikální páteř (mezi patry) a pracoviště (od zásuvky k zařízení). Mezi hlavní komponenty patří kabely, patch panely, zásuvky a rozvaděče. Po instalaci se provádí certifikační měření pro ověření kvality.
Strukturovaná kabeláž – standardizovaný systém pro vedení kabeláže v budovách, normy, komponenty a topologie.
