Topologie
Topologie počítačových sítí
Topologie sítě popisuje, jak jsou jednotlivá zařízení (uzly) v síti propojena a jak spolu komunikují. Rozlišujeme fyzickou topologii (jak jsou kabely vedeny) a logickou topologii (jak data putují). Níže najdete přehled základních typů.
Sběrnicová topologie (Bus)
Všechna zařízení jsou připojena k jedné společné kabeláži (sběrnici). Data putují po kabelu oběma směry a každé zařízení přijímá pouze data určená jemu.
Výhody: jednoduchá a levná, malá spotřeba kabelu.
Nevýhody: při poruše kabelu padá celá síť, obtížné hledání závad, při větším provozu kolize (používá CSMA/CD).
Použití: historické sítě 10Base2 (tenký Ethernet), dnes se nepoužívá.

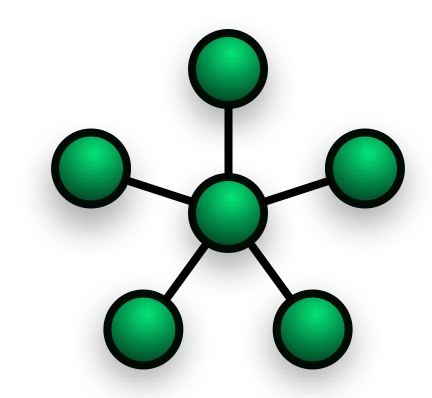

Hvězdicová topologie (Star)
Všechna zařízení jsou připojena k centrálnímu prvku (switch, hub). Každé zařízení má svůj vlastní kabel. Data jdou vždy přes centrální prvek.
Výhody: při poruše jednoho kabelu je ovlivněno jen jedno zařízení, snadná diagnostika a rozšiřování, vysoká spolehlivost.
Nevýhody: vyšší spotřeba kabelu, centrální prvek je jediný bod selhání (single point of failure).
Použití: nejběžnější topologie v moderních LAN sítích.

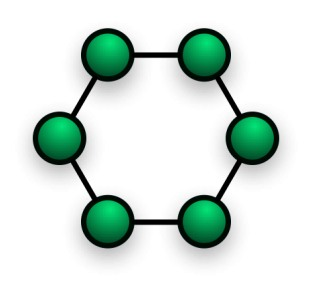

Kruhová topologie (Ring)
Zařízení jsou zapojena do kruhu – každé zařízení je propojeno se dvěma sousedními. Data putují jedním směrem a procházejí postupně všemi uzly, dokud nedorazí k cíli.
Výhody: rovnoměrné zatížení, žádné kolize (token passing).
Nevýhody: při poruše jednoho zařízení nebo kabelu může padnout celá síť (u jednoduchého kruhu), složitější diagnostika.
Použití: Token Ring (IBM), FDDI (dnes již okrajové). Moderní variantou je dvojitý kruh (odolnější).

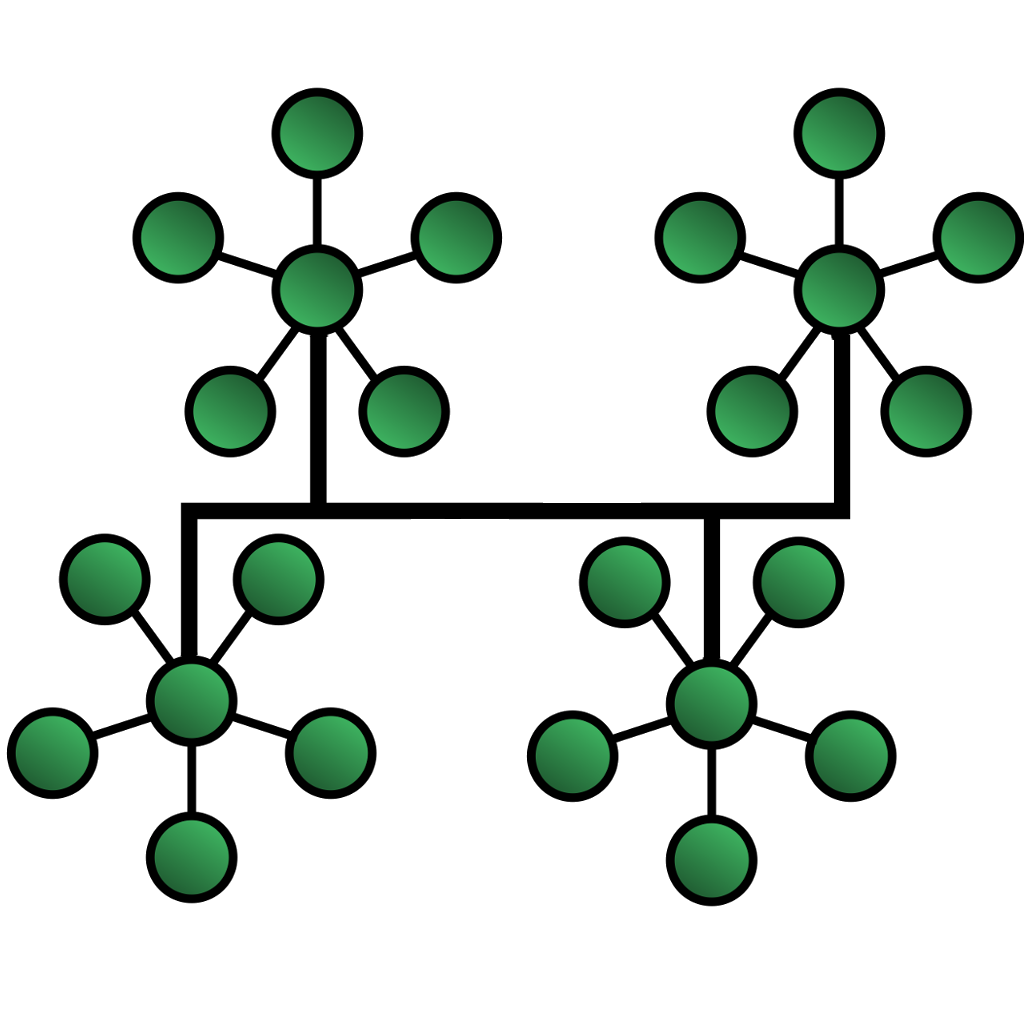

Stromová topologie (Tree)
Kombinace hvězdicové a sběrnicové topologie – hierarchické propojení. Kořenový uzel je propojen s podřazenými uzly (switche), ke kterým jsou připojena koncová zařízení. Vzniká tak stromová struktura.
Výhody: snadné rozšiřování, dobrá správa, vhodné pro velké sítě.
Nevýhody: kořenový switch je kritický bod, vyšší nároky na hardware.
Použití: rozsáhlé podnikové sítě, campus sítě, datacentra.
Mesh (síťová topologie)
Každé zařízení je propojeno s každým dalším (full mesh – úplné propojení) nebo jen s některými (partial mesh – částečné propojení).
Výhody: maximální spolehlivost a redundance – při výpadku jedné linky existuje alternativní cesta.
Nevýhody: extrémně vysoká cena a spotřeba kabelů (full mesh vyžaduje n(n-1)/2 spojení), složitá konfigurace.
Použití: páteřní sítě, WAN, kritická infrastruktura, bezdrátové mesh sítě (Zigbee, WiFi Mesh).
Další topologie
Hybridní topologie – kombinace dvou nebo více základních topologií. Např. stromová topologie je hybrid hvězdy a sběrnice.
Bezdrátová mesh – zařízení se vzájemně propojují bezdrátově a tvoří síťovou strukturu. Každý uzel může být opakovačem (WiFi Mesh sítě, Zigbee).
Logická topologie – způsob, jakým data skutečně putují, nemusí se shodovat s fyzickým zapojením. Např. fyzicky hvězdicová síť může logicky fungovat jako kruh (Token Ring přes hub).
Srovnání topologií
| Topologie | Spolehlivost | Cena | Náročnost správy | Použití dnes |
|---|---|---|---|---|
| Sběrnicová | Nízká | Nízká | Nízká | Téměř žádné |
| Hvězdicová | Vysoká | Střední | Nízká | Nejrozšířenější – LAN |
| Kruhová | Střední | Střední | Střední | Okrajové |
| Stromová | Vysoká | Vyšší | Střední | Podnikové sítě, campus |
| Mesh | Maximální | Velmi vysoká | Vysoká | Páteřní, kritické, WAN |
Shrnutí
Topologie určuje, jak jsou zařízení v síti fyzicky nebo logicky propojena. HVězdicová topologie je dnes standardem pro LAN sítě díky své spolehlivosti a snadné správě. Stromová topologie se používá pro rozsáhlé podnikové sítě, mesh pro kritickou infrastrukturu a páteřní sítě. Sběrnicová a kruhová topologie jsou dnes již převážně historické.
Přehled síťových topologií – sběrnicová, hvězdicová, kruhová, stromová, mesh a jejich vlastnosti, výhody a nevýhody.
